REDE DE REGA

Breve Caracterização das Estruturas da Infraestrutura | Rede de Rega

A rede de rega tem início na barragem do Divor e é construída por um canal principal ou canal condutor geral (CCG), com tomadas para regadeiras ou tomada direta à parcela do agricultor.

A tomada de água da barragem é constituída por uma conduta metálica de DN800 mm, com uma comporta corrediça a montante e uma válvula borboleta a jusante, esta metida numa câmara em alvenaria no pé de barragem. Ainda dentro da câmara e a montante desta válvula há uma derivação para outra válvula igual que funciona como descarga de fundo devolvendo a água à ribeira.

Cada válvula é operada eletricamente a partir de um único quadro de comando conjunto montado na câmara de válvulas.

O canal condutor geral desenvolve-se na margem direita da ribeira do Divor e pode ser dividido em 2 troços distintos: o primeiro desde a barragem até à estrada municipal (3,1 km) foi dimensionado para um caudal máximo de 0,50 m3/s; o segundo (2,8 km), a partir desse ponto, dimensionado para um caudal de 0,29 m³/s.

O desenvolvimento total do canal é de 5883 m, sendo a inclinação da rasante de 0,20 m/km. As secções trapezoidais têm espaldas inclinadas a 1:1 revestidas a betão, com 0,08 m de espessura, com juntas distanciadas a 3 m.

O canal condutor geral encontra-se devidamente equipado com módulos de regulação de caudais, do tipo Neyrpic, comportas de manutenção de nível, do tipo AMP, e sifões de segurança. As tomadas, num total de 22, podem ser diretas ou dar origem a regadeiras (num total de 6 regadeiras), que constituem a rede secundária de rega.

Foram ainda construídos 8 pontões sobre o canal para dar continuidade ao trânsito agrícola em ambas as margens do canal, assim como aquedutos e passagens superiores de água para dar continuidade às linhas de águas existentes.

Como órgão de segurança, o canal condutor geral conta com dois descarregadores de superfície, do tipo descarregador lateral simples em betão armado com 10 m de desenvolvimento na crista. Para eventual esvaziamento do canal foram ainda construídas duas descargas de fundo.

Rede secundária de rega

Do canal condutor geral saem 6 regadeiras com um desenvolvimento total de 11,5 km com a seguinte distribuição:

• Regadeira n.º 6: 0,25 km

• Regadeira n.º 7: 0,56 km

• Regadeira n.º 10: 1,47 km

• Regadeira n.º 11: 3,88 km

• Regadeira n.º 16: 4,37 km

• Regadeira n.º 18: 0,41 km

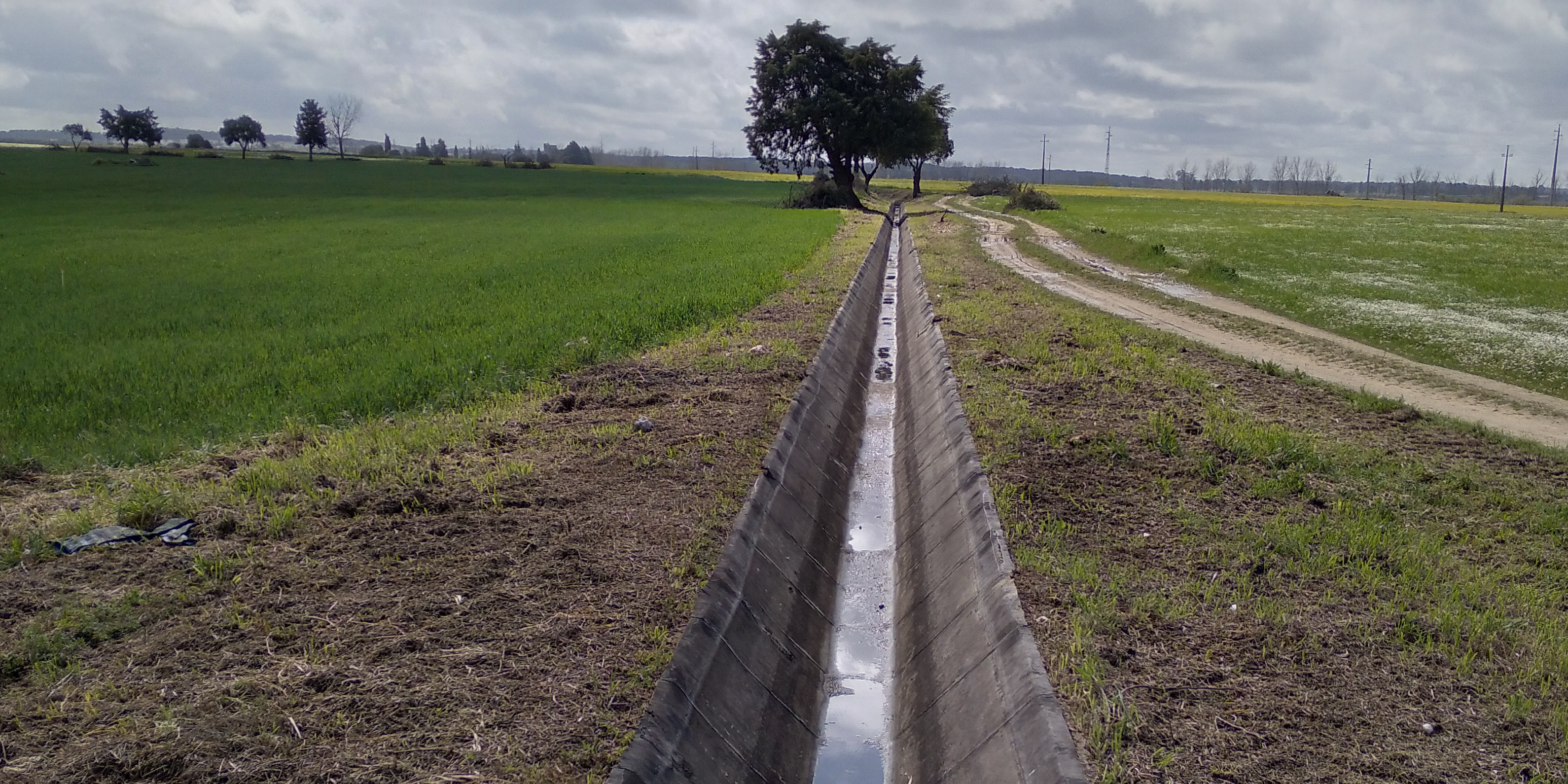

A maioria das regadeiras são em condutas enterradas, em manilhas de secção circular com diâmetros variáveis entre os 200 mm a 500 mm. Na regadeira nº11 estão incluídas algumas secções retangulares a céu aberto em caleira sobre suportes. A regadeira nº16 é em secção trapezoidal, em betão com 0,06 m de espessura, com exceção de três sifões. Os ramais desta última regadeira são constituídos por manilhas de secção circular.

As caixas de rega são caixas circulares que são usadas em tomadas de rega, caixas de transição ou caixas de ângulo. Finalmente, as caixas em pressão são caixas idênticas às anteriores e funcionam como caixas de limpeza ou de rega em pressão.

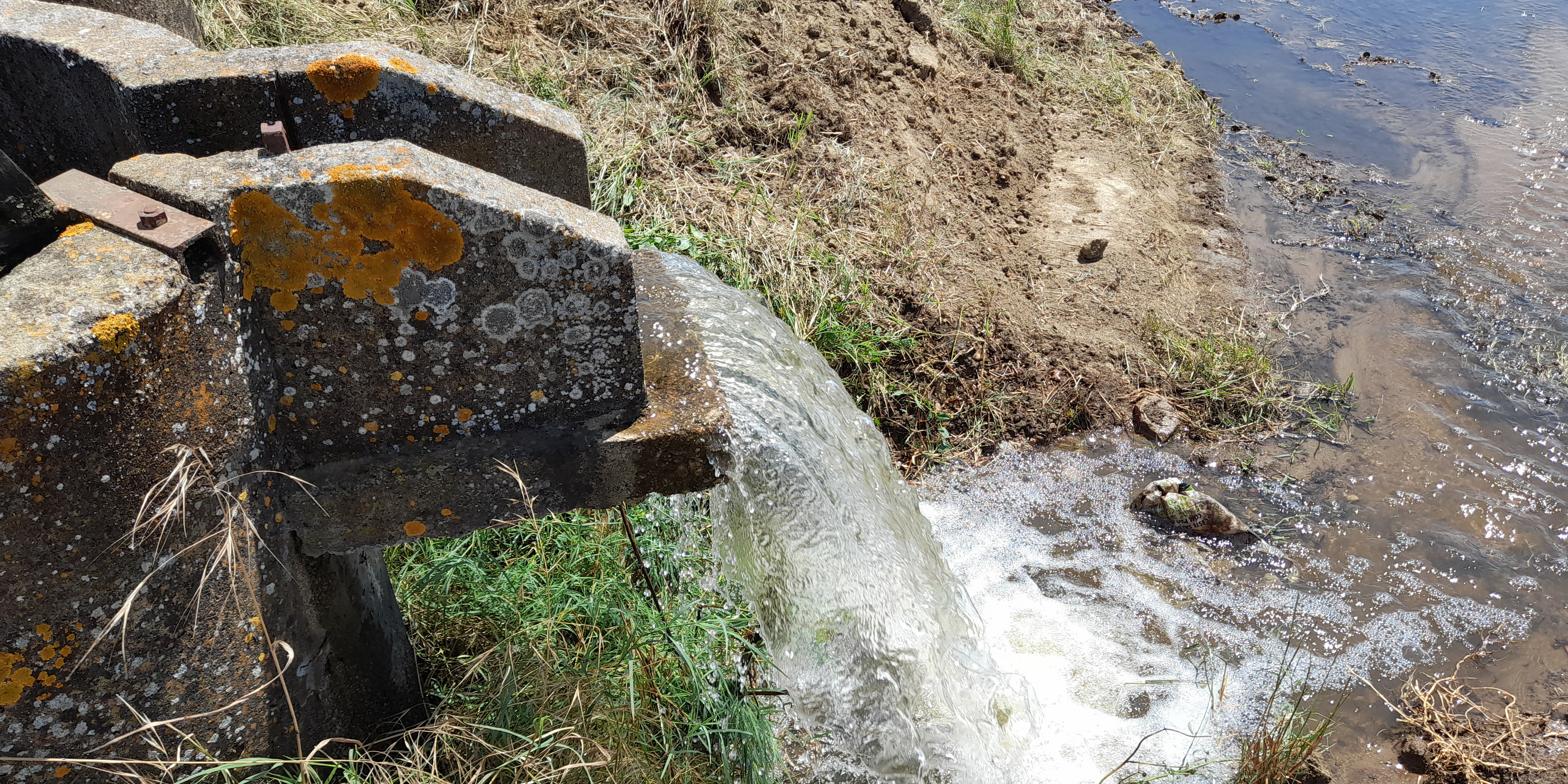

As bocas de rega podem ser simples ou em pressão, conforme a tomada de água é feita através de um descarregador de superfície, equipado com uma adufa de boca, ou por um orifício, equipado com uma válvula de tanque. As caixas de rega simples têm adufas de boca que permitem a descarga de água para rega pelo descarregador aberto nas caixas. As bocas de rega em pressão serão obturadas por válvulas de tanque. Para além deste equipamento, as caixas de rega podem ser equipadas com adufas de fundo que se destinam a controlar a admissão de água nas condutas e regular o nível de água nas câmaras, manobradas através volante.

A regadeira n.º16, no troço em secção trapezoidal, tem instalados módulos de rega e sifões de segurança do tipo Neyrpic.

A rede de drenagem é constituída por um conjunto de coletores com uma extensão total de 16 km.
